Strömtransformator av rund typ



En strömtransformator av rund typ (CT) är en vanlig toroidformad (munkformad-) strömsensor designad för att mäta växelström (AC) i elektriska system. Dess cirkulära kärna och kompakta formfaktor gör den idealisk för -utrymmeseffektiva installationer samtidigt som den bibehåller hög noggrannhet och tillförlitlighet.



Nyckelfunktioner:



1. Toroidal kärna design

Konstruerad med material med hög-permeabilitet (t.ex. kiselstål, nanokristallina eller amorfa legeringar) för att minimera förluster och säkerställa exakt magnetisk flödeskoppling.

Geometri med sluten-slinga minskar flödesläckage och förbättrar mätnoggrannheten.





2. Isolering och skydd

Inkapslad i flera lager av isoleringsmaterial (t.ex. polyester, PVC, epoxiharts eller komposittejper) för motståndskraft mot fukt, damm och kemikalier.

Vissa modeller har styva plast- eller laminathöljen för mekanisk robusthet.





3. Precisionslindning

Sekundära spolar är maskin-lindade enhetligt runt kärnan för att säkerställa konsekvent prestanda och linjäritet över det aktuella området.



4.Hög noggrannhet

Uppfyller vanligtvis IEC 61869-2-standarderna och uppnår klass 0.5, 0.5S eller 0.2 noggrannhet för mätning och skyddstillämpningar.



5. Kompakt design

Utrymmesbesparande-form underlättar installation i trånga paneler, ställverk eller mätarlådor.



6. Installationsflexibilitet



Finns i varianter med solid-kärna (fast) eller delad-kärna (eftermontering-vänlig).

Valfria monteringsfötter, fästen eller genomgående-hål för enkel integrering.





Vanliga applikationer:





Energimätning: Intäkts-eldebitering och under-mätning.

Effektövervakning: Strömmätning i realtid- i industriella/kommersiella system.

Skyddsreläer: Överströms-, differential- eller jordfelsdetektering.

Förnybar energi: Solväxelriktare, vindkraftsövervakning och nätsammankoppling.

Industriell automation: Motorstyrning, VVS-system och processutrustning.







Fördelar jämfört med andra CT:er:



• Hög noggrannhet: Minimala fas- och förhållandefel på grund av symmetrisk kärndesign.
• Hållbarhet: Motståndskraftig mot miljöpåfrestningar (vibrationer, luftfuktighet, temperaturfluktuationer).
• Säkerhet: Isolerar mätkretsar från-högspänningsprimärledare.
• Kostnad-Effektivitet: Effektiv tillverkning och lång livslängd minskar de totala ägandekostnaderna.



Runda typ CT används i stor utsträckning inom eldistribution, förnybar energi och industriella system på grund av deras balans mellan prestanda, storlek och tillförlitlighet.

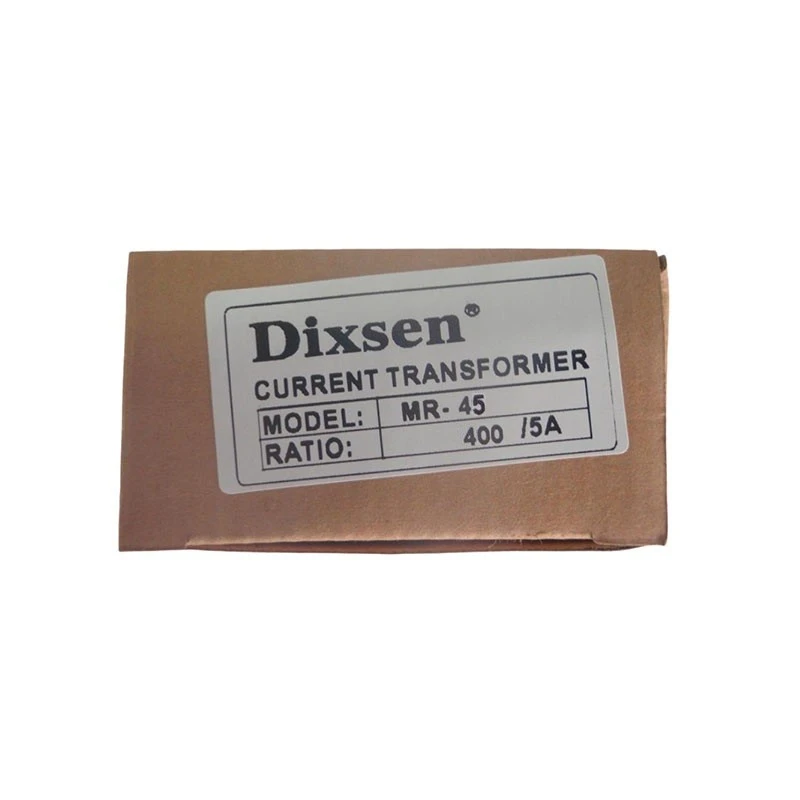

MR-45 är en strömtransformator av rund typ utformad för precisionstillämpningar för elektriska mätningar som kräver klass 0,5-noggrannhet. Den är konstruerad med en högkvalitativ kiselstålkärna som säkerställer låga förluster och utmärkta magnetiska egenskaper. Kärnan är inkapslad i robust polypropenisolering, vilket ger överlägsen elektrisk isolering och mekaniskt skydd.



En sekundärlindning appliceras med hjälp av datorstyrd-precisionslindningsteknik, vilket garanterar konsekvent varvfördelning och enastående elektrisk prestanda. Hela enheten är skyddad av flera lager av polyester- och PVC-kompositmaterial, vilket skapar en fukt-beständig, damm-säker och kemiskt resistent barriär som säkerställer tillförlitlig drift även under utmanande miljöförhållanden.



Designad för energimätning, effektövervakning och intelligenta nättillämpningar, MR-45 levererar exceptionell långsiktig stabilitet och mätnoggrannhet under hela sin förlängda livslängd. För flexibla installationsalternativ finns monteringsfötter tillgängliga som tillbehör för att rymma olika monteringskonfigurationer i ställverk, distributionsskåp och energiledningssystem.







Modell	Förhållande (A)	Burden(VA)
		Klass:0,5	Klass: 1,0
MR-45	250/5	3.75	5
MR-45	300/5	5	7.5
MR-45	400/5	5	7.5



Mått (mm)
