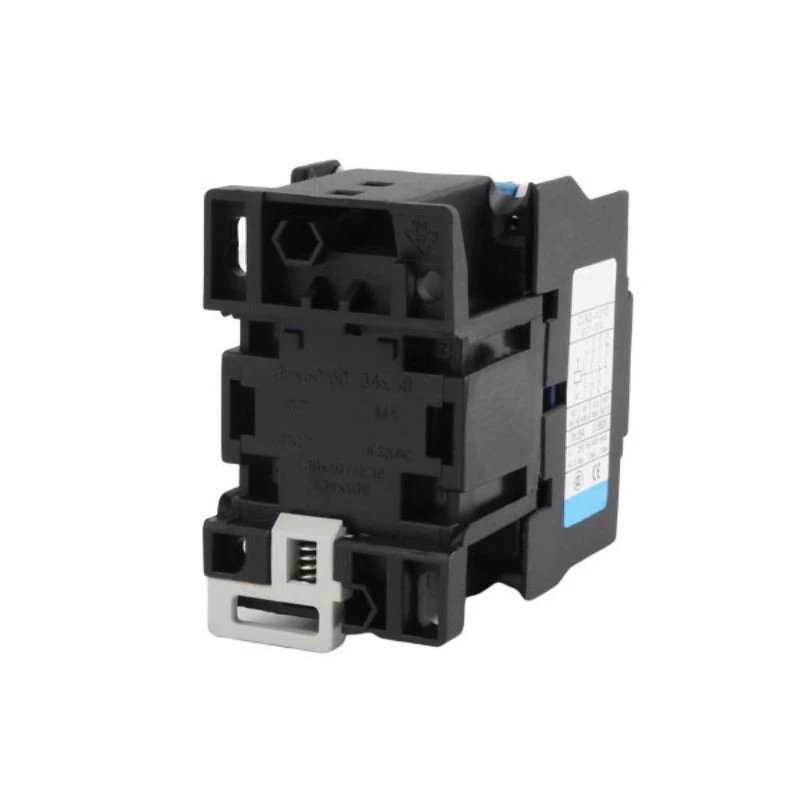

Spole 220v magnetisk kontaktor



Spolen 220v magnetisk kontaktor är en högpresterande elektromagnetisk omkopplingsenhet designad för fjärrkontroll och frekvent drift av strömkretsar upp till 690V AC. Konstruerad med en 220V AC (50/60Hz) driftspole, ger denna kontaktor tillförlitlig PÅ/AV-kontroll för motorer, belysningssystem, värmelaster och annan industriell utrustning inom automation och kraftdistributionstillämpningar.



Nyckelspecifikationer



Parameter	Specifikation
Spolespänning	220V AC (50/60Hz)
Spolens strömförbrukning	Förseglad: 7~9 VA/upptagning-: 50~70 VA (varierar beroende på ramstorlek)
Nominell driftström (dvs.)	9A ~ 95A+ (beroende på modell)
Nominell isolationsspänning (Ui)	690V / 1000V
Nominell impulsmotståndsspänning (Uimp)	6kV ~ 8kV
polacker	3-poliga (huvudkontakter) + hjälpkontakter
Hjälpkontakter	1NO+1NC eller 2NO+2NC (konfigurerbar)
Mekaniskt liv	Större än eller lika med 10 miljoner operationer
Elektriskt liv	Större än eller lika med 1 miljon operationer (vid nominell belastning)
Driftstemperatur	-35 grader ~ +70 grader
Montering	DIN-skena eller skruvmontage
Standarder	IEC 60947-4-1, GB/T 14048.4



Funktioner och fördelar



• Pålitligt elektromagnetiskt system – spolens 220v magnetiska kontaktor genererar ett starkt magnetfält för positiv kontaktstängning, vilket säkerställer stabil ledning även under spänningsfluktuationer (fungerar med 85 % ~ 110 % av märkspänningen).



• Hög brytkapacitet – Silver-huvudkontakter ger utmärkt bågmotstånd och lågt kontaktmotstånd, vilket möjliggör ett säkert avbrott av höga inkopplingsströmmar (motorstartströmmar upp till 7× Ie).



• Mångsidig hjälpkontaktkonfiguration – Inbyggda-hjälpkontakter stöder själv-hållnings-, förreglings- och signalåterkopplingskretsar för sömlös integrering i PLC- och relälogiksystem.



• Tyst drift (utvalda modeller) – Vissa versioner har en intern AC/DC likriktare som driver spolen med DC, vilket avsevärt minskar brum och brus under drift.



• Snabb och enkel installation – Kompakt karosskonstruktion med tydliga plintmarkeringar (A1/A2 för spole, 1/L1, 3/L2, 5/L3 för huvudkrets) underlättar snabb kabeldragning. Valfria snäpp-tillbehör inklusive extra kontaktblock, mekaniska förreglingar och överspänningsdämpare.



• Hållbar konstruktion – Flam-härdplasthus (UL94 V-0) garanterar säkerhet och lång livslängd i tuffa industriella miljöer.



• Visuell statusindikator – Inbyggd-mekanisk indikator visar kontaktposition (PÅ/AV) med en blick för enkel felsökning.



Typiska applikationer

Motorstartare och motorkontrollcenter (MCC)

VVS-kompressorer och fläktkontroller

Transportörsystem och materialhanteringsutrustning

Belysning kontaktor paneler

Pumpkontrollstationer

Industriell ugn och värmare kontroller

Hiss- och krankontroller

Jordbruks- och bevattningsutrustning



Urvalsguide



Ramstorlek	Märkström (dvs.)	Motoreffekt (220V)	Motoreffekt (380V)
09	9A	2,2kW	4kW
12	12A	3kW	5,5 kW
18	18A	4kW	7,5 kW
25	25A	5,5 kW	11kW
32	32A	7,5 kW	15kW
40	40A	11kW	18,5 kW
50	50A	15kW	22kW
65	65A	18,5 kW	30kW
80	80A	22kW	37kW
95	95A	30kW	45kW



Säkerhet och efterlevnad

IEC/EN 60947-4-1 certifierad

CCC-, CE- och RoHS-kompatibel (beroende på modell/region)

Inbyggd-överspänningsdämpning redo (extern modul tillval)

Fasfel och överbelastningsskydd när det är ihopparat med termiskt överbelastningsrelä

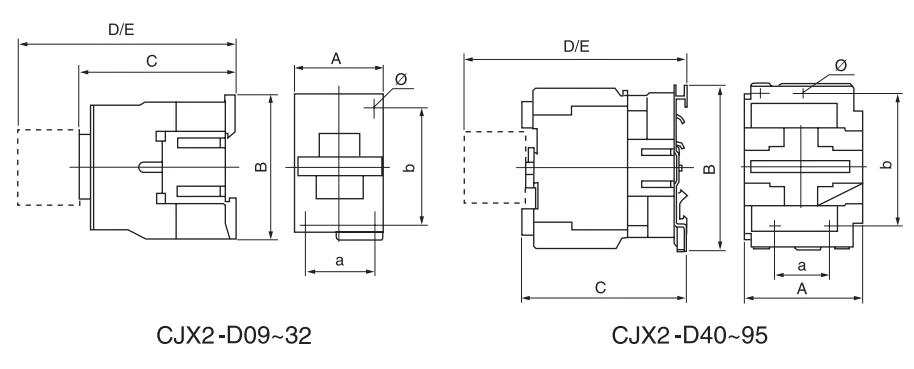

Mått (mm)





Modell	Mått (mm)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
